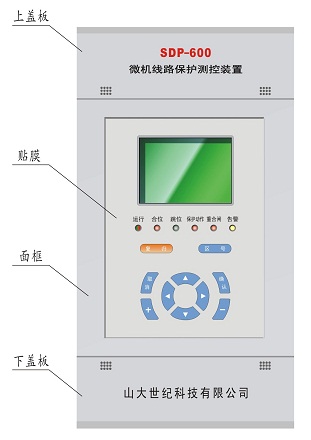

SDP600系列成套微機保護測控裝置由高性能32位高性能嵌入式處理器、DSP和FPGA構成，它包括了110KV及以下變電站的各種保護功能和測控功能。該系列裝置可通過雙以太網或者雙RS485網絡與站級計算機系統相連，構成面向?qū)ο蟮臄?shù)字化自動化系統。
SDP600系列保護測控裝置主要面向電力系統等高端客戶，既適用于電力系統110KV及以下電壓等級的常規變電站，也適用于110KV及以下電壓等級的智能變電站，同樣適用于礦山、石化、冶金、港口、供水、環保及其他工業自動化領域的高端電力客戶。
1.1主要特點
Ø 采用32位高端嵌入式處理器+DSP雙核硬件平臺結合FPGA，保證保護的穩定性和運算速度；
Ø 采用嵌入實時操作系統；
Ø 先進的高精度16位AD的采集技術，大大提高測量精度；
Ø 采用面向?qū)ο笤O(shè)計，統一硬件平臺、統一軟件平臺、統一數據庫管理；
Ø 采用模塊化、標準化的設計，任何一個模塊故障，應不影響其它模塊的正常工作；
Ø 采用雙RS485或雙以太網通信接口可選，集成IEC61850和IEC60870-5-103標準；
Ø 采用IEC61850方案的變電站，間隔層設備間采用GOOSE通信，實現間隔層設備間相互通信、信息共享；
Ø 間隔層設備防誤操作、站控層五防系統以及單元電氣閉鎖工程變電站一體化五防系統，提高變電站運行的安全性；
Ø 順控功能，實現一鍵式智能操作，使變電站倒閘操作更加安全簡潔，有效避免了誤操作，提高了電網運行的可靠性；
Ø 全漢字液晶顯示和10按鍵操作，具有易操作的特點；
Ø 完善的事件報告處理功能，可保存最新128次故障事件，最新128次預告事件，最新128次變位信息，最新128次保護動作過程，最新32次操作記錄報告，最新32次自檢信息，最新128次事件順序記錄，6種報告的綜合分析，便于復現故障的全部過程，便于監視對裝置的各種操作；
Ø 可以本地或遠方整定定值，具有16套定值存儲的容量；
Ø 操作回路符合反措要求；
Ø 采用硬件實時時鐘，掉電后仍連續計時，支持外部秒脈沖和IRIG-B(DC) 方式授時；
Ø 采用整面板、背插式6U機箱，抗干擾能力強，通過4級嚴酷測試；
Ø 可安裝在開關柜上，也可集中組屏。
1.2 保護測控功能
1) 保護功能精確可靠并可靈活配置；
2) 精確測量三相電流、三相電壓、三相功率、積分電度、頻率；
3) 測控裝置支持4-20mA輸入測量；
4) 2～13次諧波量分析（可選）；
5) 具有“四遙”功能。
1.3 人機交互
1) 大液晶，良好的中文界面，菜單操作一目了然；
2) 十鍵鍵盤更方便人機交互；
3) 6只LED指示燈分別表明六種典型運行狀態，直觀友好。
1.4 運行監視
1) 實時顯示電流、電壓、功率、頻率以及開關、刀閘狀態，運行信息一目了然；
2) 故障信息表述清楚，從啟動、動作到返回全程記錄，實現可視化動作邏輯；
3) 可就地或通過RS485或以太網網絡遠程存取測量值、整定值、運行報告等信息；
4) 支持?jǐn)?shù)據錄波功能，本地存儲最新16組錄波數據，并實施備份到遠動主機或監控系統，記錄最新128組錄波數據。每次記錄故障啟動前4個周波，故障啟動后4個周波，跳閘前4個周波，跳閘后8個周波。錄波數據按照CONTRADE格式存儲。每一次完整的故障報告包括從故障啟動開始到保護跳閘到故障消失，記錄中間所有發生的動作、信號信息；
5) 可用于綜合自動化系統或非綜合自動化系統；
6) 結構緊湊，防水、防潮、防塵性能優良，可適應比較惡劣的運行環境。
1.5 通信
1) 可選串行雙RS485接口或雙以太網與監控系統通訊，通信協議符合IEC61850和IEC60870-5-103標準；
2) 采用IEC61850方案的變電站，間隔層設備間采用GOOSE方式通信。
1.6 對時
1) 支持外部秒脈沖和IRIG-B(DC) 方式授時。采用秒脈沖時可選擇空接點、有源24V或RS485。對時精度<1ms。
1.7 DA輸出功能
1) 裝置具有兩路4-20mA直流輸出接口，代替變送器功能，可直接接入DCS系統采集單元。
1.8 安裝
1) 可集中組屏；
2) 可就地安裝在開關柜上；
3) 抗干擾性能、絕緣性能良好。
1.9 現場免維護
1) 完善的自檢體系，硬件監測直到跳閘出口繼電器；
2) 軟件實現模擬量精度調整，取消了傳統的模擬通道的誤差補償電位器，提高了模擬回路的可靠性，亦方便了現場調試和效驗。
1.10 獨特性設計
1) 多層次的PASSWORD：保護人員口令、運動人員口令；
2) 獨到的遠動試驗功能，包括事件對點、遙信對點、遙測模擬，可在線試驗，方便遠動調試；
3) 操作回路自動適應現場斷路器各種跳、合閘線圈電流，用戶更換開關不需要改換條合閘電流繼電器。
SDP600型變電站自動化系統采用分層分布式網絡結構，分為站控層和間隔層兩層，并用分層、分布、開放式網絡系統實現連接。
站控制層包括主機/操作員工作站、遠動工作站、保信系統子站、微機五防工作站、網絡交換機、打印機、GPS對時系統等為全所設備監視、測量、控制、管理的中心，通過網絡，接收保護裝置信息、現場采集的數字量、模擬量信息，以及向現場發布控制命令，并與遠方控制中心進行遠方數據通訊。操作員站和數據處理及通信單元均直接與測控單元（含測控保護單元）通信，當數據處理及通信裝置故障時，不影響操作員站的正常運行功能。
間隔保護控制層包括測控裝置、繼電保護裝置、備自投裝置、小電流接地選線裝置、間隔層網絡設備以及與站控層網絡的接口等。采集各種實時信息，監測和控制一次設備的運行，自動協調就地操作與變電站層的操作要求，保證設備安全運行，并具有就地／遠方切換開關，在變電站站控層及網絡失效的情況下，仍能獨立完成間隔層的保護、監測和控制功能。
SDP600型變電站自動化系統具有對遠方控制中心的主備通道的遠動接口，采用DL/T 634.5101:2002和DL/T 634.5104:2002規約。站內通信網基于光纖網絡接口的高速的以太網絡通信，間隔層各設備通過交換機級聯的方式。采用IEC60870-5-103及IEC61850變電站層通信接口規約。

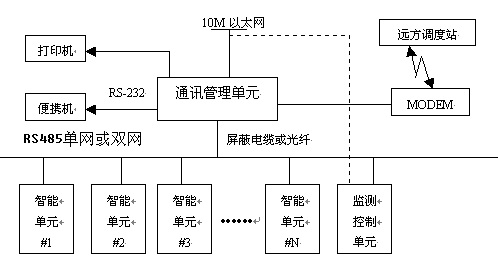

SDP600型變電站自動化系統配備雙以太網或雙RS485串行線通信接口。典型的系統結構圖如圖所示。
2.2.1 雙以太網通信系統結構圖
2.2.2 雙RS485通信系統結構圖
